ディスクのデータを読み取ったり、ディスクにデータを記録したりする際には、レーザービームの焦点がディスクの記録面に正確に合っている必要があります。　また、ディスクが回転した際に、レーザービームがトラック上を正確にトレースする必要があります。　このため、アクチュエーターで対物レンズを高速かつ正確に動かしてレーザービームの位置制御をかけます。　レーザービームの焦点位置を合わせる制御を「フォーカシングサーボ」といい、レーザービームがトラックをトレースできるように位置を合わせる制御を「トラッキングサーボ」といいます。　メインOEICは、ディスクのデータを読み取るだけでなく、これらのサーボに必要な信号を生成する働きもあります。

フォーカシングサーボの代表的な方法は、「非点収差法」です。

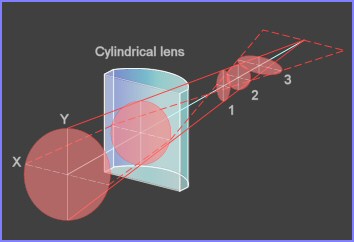

非点収差法では一般的に下図のようなシリンドリカルレンズ（円柱レンズ）を使用します。　ディスクからメインOEICへの戻り光路中にシリンドリカルレンズを挿入すると、シリンドリカルレンズは図のＸ軸方向にのみレンズ効果があるため、X軸方向の焦点位置とY軸方向の焦点位置がずれて非点収差が発生し、ビームの形状は光軸上の距離によって、１（縦長楕円）　→　２（円形）　→　３（横長楕円）　のように変化します。

ここで、Ａ～Ｄに４分割されたフォトディテクタでビームを受光すると、１～３それぞれの場合にＡ～Ｄの入射光量のバランスが変化します。

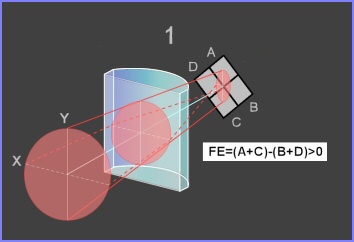

１の場合、AおよびCの入射光量が大きい

２の場合、Ａ．Ｂ．Ｃ．Ｄの４つの入射光量が等しい

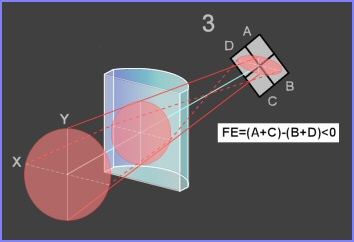

３の場合、Ｂ及びＤの入射光量が大きい

ちょうどディスクの記録面にレーザービームの焦点が合っているときに２の状態になるように光学系を調整してけば、（A+C）-(B+D)の演算結果からフォーカスがどちらにずれているかを検出する事が可能となり、（A+C）-(B+D)=0となるように対物レンズの位置を制御することにより、常にディスクの記録面にレーザービームの焦点が合っている状態を保つ事ができます。　（A+C）-(B+D)をフォーカスエラー信号（FE）といいます。　対物レンズの位置はアクチュエーターにより動かす事が可能で、高速かつ正確に制御する事ができます。

　FE > 0　　の場合　…　手前にフォーカスがずれている。
　FE = 0　　の場合　…　フォーカスが合っている。
　FE < 0　　の場合　…　奥側にフォーカスがずれている。

トラッキングサーボの代表的な方法は、３ビーム法です。
３ビーム法では、グレーティング（回折格子）を用いてレーザービームを３つに分割します。　中心のビームをメインビーム、残りの２つをサブビームと呼んでいます。　３つのビームは、下図のようにラジアル方向（ディスクの半径方向）に約１／４トラックピッチづつずらして配置され、それぞれを独立した３つのフォトディテクタで受光します。

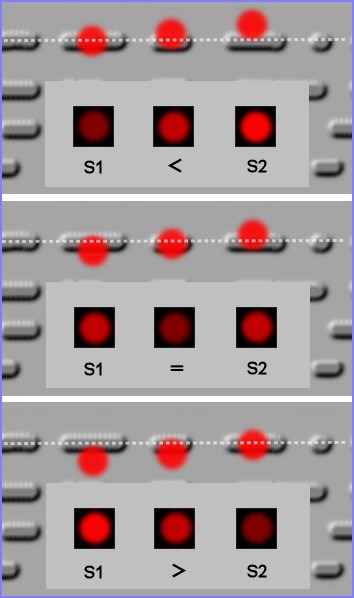

３ビーム法では、Sub Beam1(S1)およびSub Beam2(S2)の２つのサブビームの出力の差により、ビームの一ズレを検出します。　ビームがトラックセンターにある場合は、下図の中段のようにＳ１＝Ｓ２ですが、下図上段のようにトラックに対してビームが上方向にずれると、Ｓ２のビームがピットから外れるためＳ２の戻り光量が増え、Ｓ１＜Ｓ２となります。　一方、下図下段のようにトラックに対してビームが下方向にずれると、Ｓ１のビームがピットから外れるためＳ１の戻り光量が増え、Ｓ１＞Ｓ２となります。　従って、Ｓ１－Ｓ２の演算結果から、ビームの位置がどちら側にずれているかを検出する事ができ、Ｓ１－Ｓ２＝０となるようにビームの位置を制御することによって、メインビームが常にトラックの中心をトレースする事ができます。　Ｓ１－Ｓ２をトラッキングエラー信号(TE)といいます。　トラッキングサーボも、フォーカシングサーボと同様、アクチュエーターにより対物レンズを動かして、ビームの位置を制御します。

フォーカシングサーボ、トラッキングサーボにはこのほかにもいくつかの方法があり、対応するメディアと各社の保有する特許により使い分けをしています。
